Оптимальный уклон поверхности для водоотвода — 1–2%, то есть от 10 до 20 мм понижения на каждый метр пути воды. Меньше 1% вода начинает «гулять» по площадке и застаиваться на неровностях, больше 2% на пешеходных зонах уже ощущается ногами и заметен глазу. Уклон задают в сторону линейного лотка, дождеприёмника или трапа — от здания, а не к нему.
Перевод уклона в миллиметры: рабочая таблица

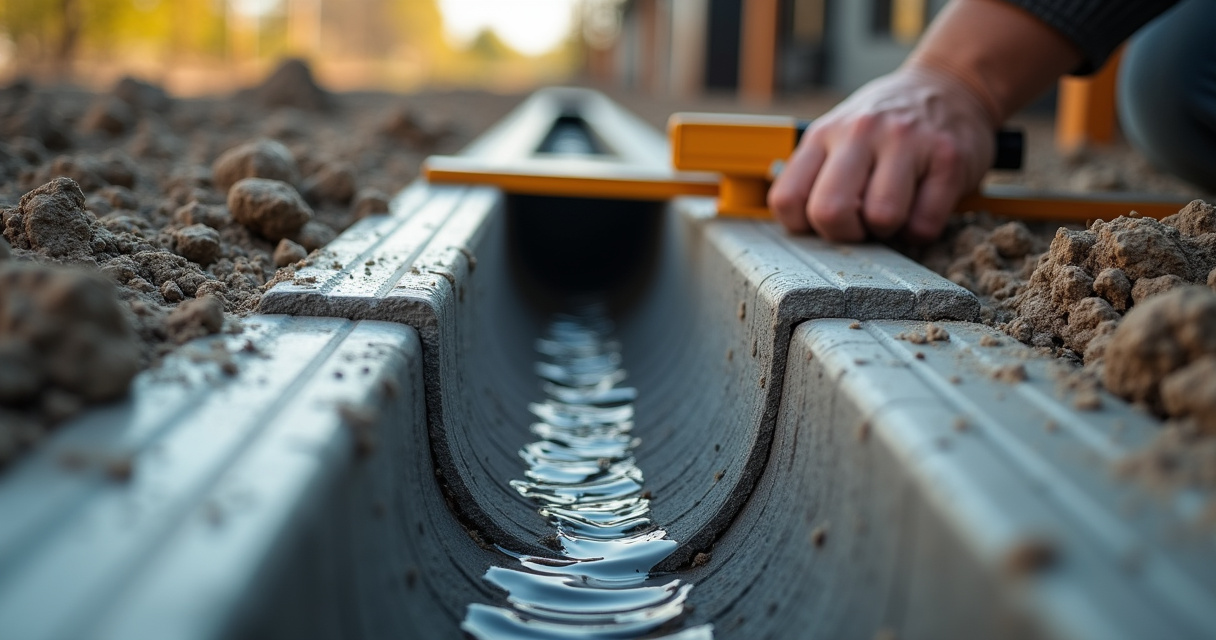

На объекте процентами не меряют — меряют нивелиром, лазерным уровнем или правилом с пузырьком. Поэтому уклон удобнее держать в голове как перепад высот на длину участка.
| Уклон | Перепад на 1 м | На 3 м | На 5 м | На 10 м | На 25 м |
|---|---|---|---|---|---|
| 0,5% (ниже нормы) | 5 мм | 15 мм | 25 мм | 50 мм | 125 мм |
| 1% (нижняя граница) | 10 мм | 30 мм | 50 мм | 100 мм | 250 мм |
| 1,5% (рабочий вариант) | 15 мм | 45 мм | 75 мм | 150 мм | 375 мм |
| 2% (верхняя граница) | 20 мм | 60 мм | 100 мм | 200 мм | 500 мм |
Из таблицы видно главное ограничение: чем длиннее скат, тем сильнее «уезжает» отметка. На площадке 25 метров при 2% перепад составит полметра — часто это неприемлемо по высоте порогов и примыканий. Выход — не уменьшать уклон ниже 1%, а разбивать площадь на несколько скатов с промежуточными линиями водоотвода.
Уклон покрытия и уклон лотка — не одно и то же
Путаница здесь встречается постоянно. Уклон поверхности гонит воду к водоприёмной решётке, а уклон дна лотка гонит её вдоль трассы к пескоуловителю и выпуску в ливневую канализацию. Это два независимых параметра.
Поверхность может иметь 1,5%, а лоток при этом — нулевой видимый уклон снаружи. Такие каналы называют лотками со встроенным уклоном: понижение заложено внутри корпуса, а кромка остаётся горизонтальной. Второй вариант — ступенчатый монтаж, когда серию одинаковых лотков заглубляют с шагом по глубине.
Полностью безуклонные каналы тоже применяют — обычно на коротких трассах до нескольких метров и при регулярной прочистке. Верно не всегда и не везде: без уклона осадок и песок оседают быстрее, и без пескоуловителя такая схема заиливается за сезон-другой.
Что ещё определяет конструкцию, кроме градуса
Правильный уклон бесполезен, если решётка не держит нагрузку и проседает — тогда у кромки образуется контруклон и лужа. Несущую способность решёток и люков классифицируют по EN 124: диапазон классов идёт от A15 до F900. A15 — для пешеходных зон и велодорожек, F900 — для участков с очень высокой нагрузкой, вроде портовых и промышленных территорий; между ними расположены промежуточные классы для дворов, парковок и проезжей части. Назначение и особенности устройства решётчатых настилов, водоотвода и люков разобраны в материале https://jurconsull.ru/reshetchatye-nastily-vodootvod-i-lyuki-naznachenie-i-osobennosti-ustrojstva/ — подробнее можно узнать на сайте.
Ещё несколько практических привязок к уклону:
- отмостка вдоль стены — уклон от здания, в тех же пределах 1–2%, иначе вода уходит в пазуху фундамента;
- решётка ставится на 3–5 мм ниже уровня покрытия, чтобы вода заходила в канал, а не переливалась через кромку;
- пескоуловитель размещают в низшей точке трассы, перед выпуском;
- ревизии и точки прочистки нужны на поворотах и на длинных прямых участках.
Что делать, если вода застаивается и уклона не хватает
Сначала — измерения, а не демонтаж. Порядок действий такой:
- Пролейте площадку из шланга и отметьте мелом границы луж — это карта проблемных зон.
- Возьмите двухметровое правило с уровнем или лазерный нивелир и снимите отметки по сетке 1–2 м. Ищите участки с уклоном менее 1% и зоны обратного уклона.
- Проверьте кромку лотка: если решётка вровень с покрытием или выше, вода будет обходить канал стороной.
- Откройте пескоуловитель. Заиленный отстойник и забитый выпуск дают ту же картину, что и недостаточный уклон, но лечатся прочисткой.
- Если геометрия действительно нарушена, локально решают проблему стяжкой переменной толщины (для плитки — перекладкой на подстилающий слой), а системно — добавлением ещё одной линии водоотвода, чтобы сократить длину ската.
Когда поднять покрытие нельзя из-за отметки порога, обычно выгоднее заглубить лоток и перейти на модели со встроенным уклоном, чем пытаться выиграть недостающие миллиметры на всей площади.
